今日咱們所說的土工膜，首要是高密度聚乙烯( HDPE )，已經被用作填埋場的底層襯墊將近30年了。它們還被用作蓋子，最近幾年土工膜還被用作滲瀝液池上的浮蓋。總的來說，它們體現得十分好，但并非出其不意的是，也有一些例外情況輔導咱們開發更好的體系。在開端具體回顧這一領域正在發作的事情之前，讓咱們先定義術語:在安全殼設備的地板和旁邊面襯上阻擋層

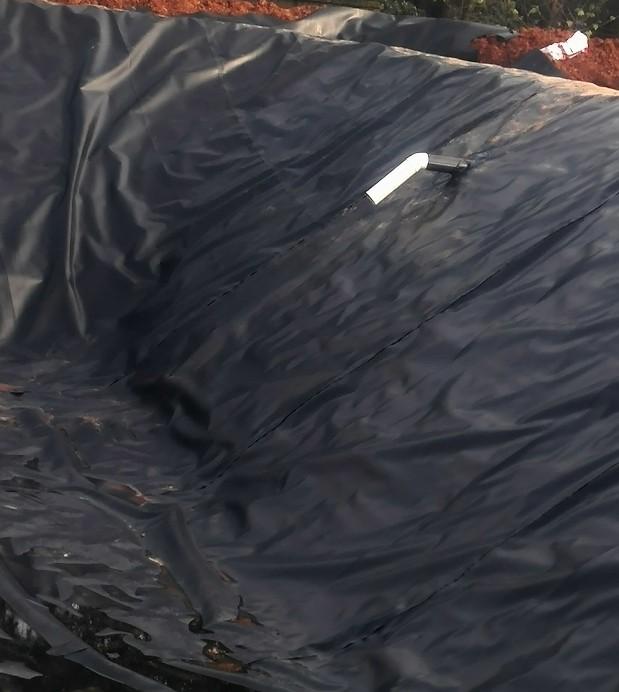

將阻擋層掩蓋在固體廢物容納設備的頂部漂浮掩蓋一層土工膜，漂浮在包括的液體上，該液體密封在池塘邊緣的底部襯墊上，并隨液位上升和下降。因而，土工膜面料包括有價值的產品和/或維護地下水，土工膜帽包括填埋氣體并避免沉淀變成滲瀝液，浮罩避免氣味排放并避免有價值的資源如飲用水的蒸騰/污染。高密度聚乙烯用處的演變20世紀80年代初，HDPE基本上替代了PVC作為土工膜的首選資料，由于它具有廣泛的耐化學性、高強度、在不添加添加劑的情況下取得的相對固有的柔韌性、耐候性(答應其不被掩蓋)、以及經過熱辦法而不是運用溶劑和粘合劑進行整體熔焊的能力。那時PVC接縫能夠被剝離，HDPE接縫則不能。HDPE土工膜面料體系正在采石場廢物填埋場安裝點擊此處擴大圖畫很快發現，特別是在冰冷的環境中，當HDPE在低溫下縮短時，內襯中發作的拉伸應力會發作脆性應力開裂( SC )，這是HDPE天然氣分配管中以前閱歷和研討過的現象。應力開裂是在低于資料拉伸屈從或開裂應力的恒定應力下發作的脆性開裂。發現SC是樹脂配方的函數，因而在不同土工膜制作商的高密度聚乙烯中，SC或許有很大不同。但是，這些年來配方已經得到改善，以至于SC現在很少呈現在世界HDPE樹脂和土工膜制作商的資猜中。廢物填埋場濾液調理池掩蓋的土工膜由于這種對SC的靈敏性，標準規劃方針是土工膜僅起屏障的作用，而不是面料體系的承重構件，因而要求土工膜面料得到充沛支撐。雖然這在圖紙上很容易完成，但由于HDPE的高熱脹大系數，在實踐中很難完成。皺紋在實踐中很難消除。因而，HDPE土工膜在掩蓋時不可避免地遭到應力。部分由于這一原因，雙層面料體系是運用二級(下部)面料作為安全備用面料開發的。假如兩個土工膜之間的滲瀝液檢測體系( LDS )不被答應填充走漏的液體，這種辦法十分有用。避免二次面料上的液壓頭會導致面料體系不走漏。一次和二次土工膜都有類似數量的不可避免的缺陷，但是假如經過一次(上部)面料走漏的液體不能積聚在二次面料的幾個缺陷上，那么雙體系不會走漏到路基中。定位走漏搜集走漏液體答應確認經過主面料的走漏流速。與此同時，在20世紀80年代后期，人們引入了電氣技能來定位被液體和土壤掩蓋的土工膜中的走漏。大約25 %的走漏是在土工膜自身的安裝過程中引入的，75 %的走漏是在土工膜被掩蓋時引入的。每單位面積的走漏數量跟著襯墊面積的添加而削減，而且跟著安裝中的相對細節工作量的削減而削減。走漏頻率從約12/ha下降到約2/ha以上。電氣查詢顯現，大多數面料設備都不同程度地走漏，這首要是由于所執行的施工質量確保( CQA )的有用性。為了盡量削減滲漏，土工膜與壓實粘土襯墊以及后來的土工組成粘土襯墊相結合，制成復合襯墊。關于GCLs，一般是兩層土工織物，其間夾有膨潤土顆粒并針刺在一起，其原理是土工膜中的走漏會使膨潤土水合，導致膨潤土脹大并密封走漏。GCL和土工膜之間的嚴密觸摸阻撓了液體沿該界面的橫向傳輸，從而明顯削減了單個主面料走漏。但是，土工膜中的褶皺依然是一個潛在的問題，發作了土工膜不與GCL觸摸的區域，以及面料遭到應力且更有或許失效的區域。推土機鋪掩蓋土來刮去皺紋也很常見。因而雙復合面料體系的發展。但是，盡管理論上是可取的，但實踐的做法是，起皺的第二襯層上放置有起皺的HDPE土工網/土工織物復合低密度聚乙烯，這些復合低密度聚乙烯又被起皺的榜首土工膜掩蓋。應力是不可避免的；沒有完成嚴密觸摸，而且次級面猜中的褶皺導致次級面料上積水。盡管如此，大多數面料體系好像運行杰出。零走漏能夠完成嗎？“令人滿意”并不意味著經過主面料的走漏為零。電氣查詢統計顯現，零走漏是不合理的期望。沒有走漏的主面料的確存在，但是它們必定不能得到確保。有許多雙層面料體系，只要水滴從LDS中流出，但所有者對此并不滿意。修補面料的要求只會導致走漏流量添加。在美國，經過具有300 mm靜水壓頭的主土工膜的可接受的最大答應走漏率(規則的最大值)一般為每天200升/公頃，超過該值，走漏將被發現和修正。在城市污水處理廠，低于2米的水頭，每天5000升/公頃。這太高了，更合理的是大約2000升/公頃。因而，合理的面料規劃應假設最大答應走漏流量，并結合一個暗渠體系，該體系將處理該流量，而不會進一步損壞路基和面料。建設在山區的廢物填埋場用的土工膜杰出排水的重要性目前，這一點在污水處理廠中最為重要，在污水處理廠中，走漏水中的細菌活動能夠繼續，與路基營養物質的額定反應會發作很多甲烷和其他氣體。襯管下面有積水，這些氣體沒有通道能夠逸出到斜坡頂部的排氣口。氣體積聚，襯墊上升，直到它沖破水面變成鯨魚。鯨魚一般含有高于水面的氣體，而襯墊下面的水位與襯墊上面的水位相同。面料下面有必要有一個杰出的排水體系，水能夠從中排出，而且有必要有足夠的容量，任何發作的氣體都能夠向上傾斜排放到斜坡通風口。典型的無紡布襯墊是不行的。跟著在重大問題發作之前識別走漏的重要性，作為CQA的最終階段，在襯管被掩蓋到600 mm到1米之間的深度后，對所有首要土工膜襯管進行地電襯管完好性查詢已成為一項規則要求。在這個階段，土壤掩蓋面上的進一步活動不太或許對土工膜形成進一步的損壞，但是它依然能夠很容易地露出出來進行修正。事實上，紐約州環境維護部看到了對首要土工膜進行查詢的實踐好處，因而添加了對次要土工膜的占地面積進行查詢的要求。填埋封蓋為了最大極限地削減有必要處理和處置的初級瀝濾液量，土工膜也被引入廢物填埋場，以避免沉淀進入，并捕獲和去除廢物填埋氣體( LFG )。雖然HDPE也已用于瓶蓋中，但優選的資料一般是線性低密度聚乙烯( LLDPE )或另一種更柔韌的資料，如PVC或柔韌聚丙烯( fPP )，這將更好地適應與廢物內不同沉降相關的應變和組成應力。因而，土工膜有必要能夠契合差異沉降的概括，而不會引起應力，例如，或許引發應力開裂。結晶度較低的資料，如LLDPE和fPP，在制作狀態下對SC不靈敏。這一要求也清楚地表明，就長時刻功能而言，土工膜的延展性遠比其強度更重要。力氣關于能夠應對安裝的嚴酷性來說才是重要的。

工業廢物填埋場上的BGM蓋，頂部裸露，斜坡植被掩蓋。點擊此處擴大圖畫為了避免襯墊和頂蓋從斜坡上滑落，襯墊和頂蓋一般具有紋路或結構，以增強與GCLs和土工復合資料上的基層土壤或無紡土工織物的沖突。紋路是一種隨機的“粗糙的海洋”概括，而結構化概括是規劃成與不同的配合面最佳互動的工程概括。為了避免掩蓋土壤在土工膜頂部滑動，上表面也能夠有紋路或結構。但是，假如上界面的界面剪切強度高于下界面的界面剪切強度，則土工膜會發作拉伸應力，從長遠來看，這或許會形成損壞，特別是對HDPE而言。因而，運用對SC不靈敏的蓋資料的另一個原因。當掩蓋土滑落時，廢物填埋場的蓋呈現了許多邊坡損壞，首要是由于規劃時沒有考慮飽和土壤條件。在某些情況下，覆土會在土工膜上滑動，使土工膜未受損，而在其他情況下，覆土會帶走土工膜并撕裂土工膜。這是雙面或單面沖突增強的函數。因而，現在有運用顯露土工膜蓋( EGC )的趨勢。顯露土工膜帽能供給什么？露出的蓋子消除了土壤蓋子的問題，降低了蓋子的本錢和施工時刻，添加了空氣空間。相反，規劃有必要考慮風力提高、LFG壓力提高、露出于紫外線輻射和更高溫度以及很多和高速的降水徑流的或許性。在美國，大約有八個顯露的土工膜蓋( EGCs )是用強化fPP、HDPE和乙烯共聚體合金( EIA )建造的。佛羅里達的一個HDPE電子元件成功地飽嘗住了兩次颶風。fPP-R上限已經運行了10年，而且將被答應再運行10年。PP體現杰出，由于它的熱脹大系數低，而且沒有褶皺。HDPE中的褶皺傾向于向下移動斜坡，但在較低溫度下不會向上移動。這需求仔細考慮錨溝的圖案。LLDPE由于其較低的耐候性而不用于EGCs。特別是在冰冷區域，預制瀝青土工膜( BGM )是EGCs的新候選資料。BGMs是定制的工程土工膜，由玻璃纖維絨和滲透氧化或彈性改性瀝青的無紡土工布組成。它們能夠在遠低于0°C的溫度下打開和焊接，它們具有十分低的脹大系數，抗風力和LFG上升能力很強，焊縫能夠100 %超聲波測驗。他們能忍受粗糙的路基和掩蓋土壤。起浮蓋強化聚丙烯、HDPE和氯磺化聚乙烯( CSPE Hypalon )已被用于滲濾液池的浮蓋，以削減氣味，避免事端沉淀變成需求處理的滲濾液。在其他一些使用中，特別是在飲用水水庫中，PP起浮蓋和襯墊在褶皺頂部和其他受力位置遭受應力開裂故障。這好像是壓力和液體環境、壓力和熱氧化之間的協同作用，壓力和紫外線輻射加速了添加劑的丟失。但是，在浮罩使用中決裂的相同資料在露出的蓋子中體現十分好。對聚丙烯有更多的了解，但這與HDPE前期的SC問題沒有什么不同。展望未來咱們將來會看到什么？單單元復合襯墊、具有自愈合能力的五層和七層土工膜、用于焊縫寬度和長度100 %以上焊縫結合強度無損丈量的紅外熱像圖以及用于焊接機操控的反饋、更多地運用電(和其他)丈量進行走漏定位、在GCLs和土工復合資料上噴涂無縫襯墊，以及用于發電的帶有納米光伏表面層的顯露土工膜。
