今天小編來給大家聊一聊，在防滲施工中，復合土工膜究竟包括哪些內(nèi)容呢？下面我們一起來看看吧。

盡管復合土工膜屬于一種新型的防滲施工材料和技術，但尚缺乏統(tǒng)一的施工規(guī)范和標準。然而，就復合土工膜作為一種施工材料而言，其施工內(nèi)容主要包括六個方面：運輸和存儲、鋪設、拼接、焊接、質(zhì)量檢測以及壓層施工。

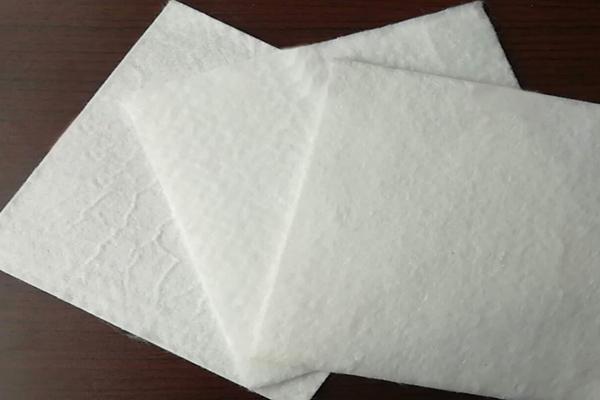

1、運輸和存儲

在進行復合土工膜運輸時，應加強保護，避免裝卸和運輸過程中對復合土工膜表面和周圍造成磨損和損壞。同時，根據(jù)施工需要，留出適當?shù)膹秃贤凉つは铝祥L度余量。在貨包上貼上清晰整潔的標簽，標簽上需詳細書寫制造廠商的名稱、制造號、安裝號、類型、規(guī)格和重量等信息，并附有裝卸和使用的說明書。此外，在運輸和存放復合土工膜時，應加強覆蓋保護，避免受到風吹、雨淋和日曬。運輸?shù)绞┕がF(xiàn)場后，應盡量將其存放在通風、干燥的區(qū)域，避免受潮結塊，并將其存放在易取用的位置，以減少搬運次數(shù)。

2、鋪設

通過嚴格控制以下幾個方面，本工程成功利用應用復合土工膜的關鍵工序，最大限度發(fā)揮復合土工膜在湖區(qū)防滲中的優(yōu)勢，取得了良好的效果。

（1）在鋪設復合土工膜之前，需要進行基礎錨固槽的開挖驗收、防滑槽的開挖和坡面的清理工作，并對湖區(qū)復合土工膜基面進行平整碾壓?；A錨固槽和防滑槽的斷面開挖尺寸必須符合設計圖紙的規(guī)定要求。工程復合土工膜主要通過錨固槽和進出水路線上的混凝土進行固定，特別是頂部要錨固在防浪墻混凝土中，以提高整體防滲效果，并且錨固長度也必須符合設計要求。

（2）湖區(qū)基礎造形完成后，應及時進行湖底基礎平整度碾壓、夯實和削坡等處理工作。如果基礎發(fā)生干擾，需要進行置換和回填時，應采用分層回填和分層夯實的方式，每層回填夯實厚度控制在40cm以下。在進行復合土工膜鋪設前，需要清理面上的磚石、鐵絲、玻璃、樹枝和草根等雜物，并噴灑除草劑以消除湖底的大量雜草，以免雜草生長時刺破復合土工膜造成滲漏問題。與復合土工膜接觸的基面還需要鋪設一層粘土作為防護層，控制站土層的鋪設厚度不低于30cm。

（3）參與復合土工膜鋪設的操作人員需穿軟質(zhì)膠鞋，避免穿釘鞋進入鋪設現(xiàn)場。嚴禁在復合土工膜上進行損壞材料的操作，如敲擊、捶打、硬拖等。調(diào)整復合土工膜位置時應避免使用尖銳的工具，且禁止直接在其上卸放塊體物料。鋪設復合土工膜時應采用進占法，從上到下滾鋪，注意張弛適中。工程采用波浪形松弛鋪設方法，控制富余度在1.5%左右，以確保復合土工膜能夠適應湖區(qū)基礎變形和邊坡變形，避免應力集中和人為損傷問題的發(fā)生。

（4）為了確保復合土工膜和湖區(qū)基礎面之間不會產(chǎn)生泡泡或懸空現(xiàn)象，需要確保二者能夠緊密貼合，并進行壓平和壓實。在鋪設復合土工膜時，必須確保所有的拼接工作都能夠完全完成。如果在鋪設過程中遇到大風、大雨等惡劣天氣條件，需要立即停止鋪設工作，并對保護層進行處理?？梢允褂萌彳浀闹匚?，例如沙袋，將復合土工膜邊緣壓緊，以避免風力損壞復合土工膜。

（5）在進行復合土工膜鋪設之前，需要先規(guī)劃好行車道路。如果有車輛必須通過復合土工膜鋪設區(qū)域，必須提前采取防護措施。在實際鋪設過程中，如果發(fā)現(xiàn)復合土工膜受損，修理前需要先移除受損區(qū)域，填補符合要求的材料，并進行平整處理。修復工作必須在現(xiàn)場監(jiān)理的監(jiān)督和指導下完成。對于已經(jīng)損壞的復合土工膜，需要在受損位置上方再鋪設一層質(zhì)量達標的復合土工膜。加厚后的復合土工膜要確保新鋪設的復合土工膜覆蓋范圍超過破壞范圍的100cm以上，并進行適當?shù)钠唇犹幚怼?/span>

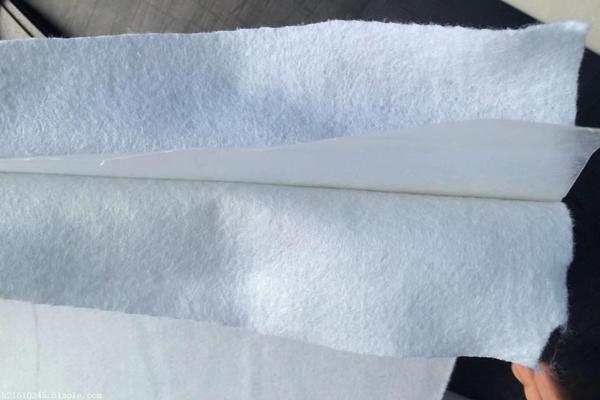

3、拼接

拼接是復合土工膜施工的主要步驟之一，也是最容易出現(xiàn)滲漏問題的步驟。因此，在具體施工過程中，必須加強處理和控制。具體的拼接方法如下：首先，揭開相鄰兩塊復合土工膜的銜接位置，對下層的相鄰兩塊土工膜進行縫合處理。接著，調(diào)整中間兩幅膜的焊接邊緣，使其相互搭接至少15cm。最后，進行中間層復合土工膜的焊接。在全部拼接完成后，及時進行質(zhì)量檢測，合格后再進行上層土工膜的縫合。

4、焊接

在進行復合土工膜焊接操作中,常用的焊機有兩種,一種的熱鍥焊機,另一是擠壓焊條式焊接,在本工程復合土工膜焊接中采取了后者,為保證焊接質(zhì)量,在正式焊接之前,對焊接位置的雜物進行全面清理,以保證焊接質(zhì)量。結合現(xiàn)場條件和溫度先進行試焊接,以確定最佳的焊接工藝參數(shù),控制焊接機行走的速度在1.5m/s~2.5m/s之間,焊接溫度控制在210℃~300℃之間。焊接操作前,需要在兩幅復合土工膜焊接位置的底部提前墊上一塊長木板,作為復合土工膜拼接的操作平臺,也方便焊機能夠穩(wěn)定行走。但木板所選擇的木板必須表面光滑,無毛刺,以免刺破復合土工膜,影響防滲效果。在焊接時每天焊縫的要預留出約1.2cm的寬度,且相互之間需要預留出約1.2cm左右的空腔。如果復合土工膜焊接范圍內(nèi),存在灰塵、油污、水漬等,可用壓縮空氣來清除,以保證焊接面相對干凈、整潔,更好地保證焊接質(zhì)量。

5、質(zhì)量檢測

復合土工膜施工質(zhì)量的關鍵環(huán)節(jié)是質(zhì)量檢測。完成焊接后，需要對復合土工膜進行全方位的質(zhì)量檢測。首先進行外觀檢測，檢查拼接位置是否存在漏焊或外觀質(zhì)量不達標的問題，如褶皺、燙損、夾渣、氣泡、未熔合、未焊透等。一旦發(fā)現(xiàn)這些問題，應及時處理。對于漏焊和熔點問題，可以使用熱風槍進行補焊；對于其他缺陷，可以根據(jù)缺陷的程度進行處理，如果程度較輕，可以打磨后重新焊接，如果程度嚴重，需要將焊縫全部鏟除后再進行焊接。當復合土工膜施工質(zhì)量自檢合格后，應及時進行驗收。驗收通過后，可以進行回填上部砂土和土層施工。

6、壓層施工

復合土工膜施工的最后一步是壓層施工，也是非常關鍵的一步。完成復合土工膜施工后，為了減少風力、陽光等因素對復合土工膜造成的不良影響，需要及時回填壓層。如果由于現(xiàn)場施工條件和機械設備的影響，無法在48小時內(nèi)進行復合土工膜的壓層施工，就需要采取臨時遮陽措施。在防滲施工過程中，應盡量同時鋪設、焊接和覆蓋上部保護層，以減少人員直接在復合土工膜上行走的次數(shù)。

今天的內(nèi)容就到這里，感謝大家的閱讀和觀看，希望對大家有所幫助，歡迎大家隨時致電咨詢。
