小編今天來和大家聊一聊土工膜焊接時需要注意的事項，下面一起來看一下吧。

為了確保防滲工程中鋪設(shè)的聚乙烯土工膜具有良好的防水效果，必須采用熱熔接縫方法進行操作。

土工膜焊接機操作指南：

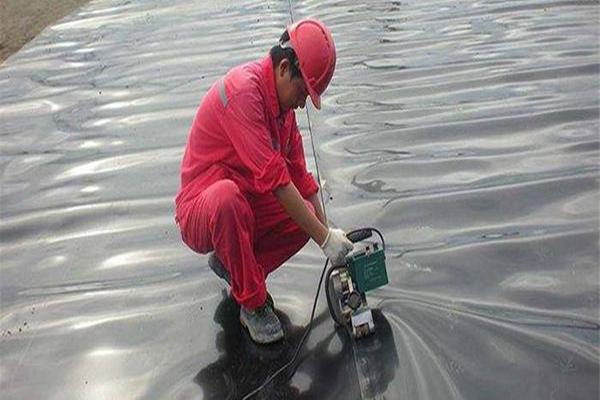

1、熱鍥焊機的焊接工序包括：調(diào)整壓力、設(shè)定溫度、設(shè)定速度、檢查焊縫搭接、裝膜入機、啟動馬達和施加壓力進行焊接。

2、油污和灰塵不得出現(xiàn)在接縫處，搭接段面上也不能夾雜泥沙等雜物，如果有雜物必須在焊接之前徹底清理干凈。

3、每天開始焊接前，需要在現(xiàn)場試焊一條0.9mm×0.3mm的試樣，搭接寬度不少于10cm，并在現(xiàn)場使用拉力機進行剝離和剪切試驗。只有試樣合格后，才能使用當時調(diào)整好的速度、壓力和溫度進行正式焊接。試樣上必須標注日期、時間和環(huán)境溫度。在焊接過程中，需要隨時關(guān)注焊機的運行情況，并根據(jù)現(xiàn)場實際情況微調(diào)速度和溫度。

4、焊接連接的接縫必須整齊、美觀，且不能出現(xiàn)滑焊或跳走現(xiàn)象。

5、如果遇到土工膜長度不夠的情況，需要進行長向的拼接。應(yīng)該先完成橫向的焊縫，然后再焊接縱向的縫隙。橫向焊縫之間的距離應(yīng)大于50cm，并且呈現(xiàn)T字型，不得形成十字交叉。

6、相鄰?fù)凉つず缚p應(yīng)盡量錯開搭接，以形成T字型結(jié)點，盡量避免十字型結(jié)點，而縱向模向焊縫交點處應(yīng)使用擠壓焊機進行加固。

7、在焊接薄膜時，請避免產(chǎn)生過度的折痕。在鋪設(shè)HDPE土工膜時，請根據(jù)當?shù)貧鉁氐淖兓秶虷DPE土工膜的性能要求，留出足夠的伸縮變形量以應(yīng)對溫度變化。

8、當手提焊機的溫度控制所顯示的焊機溫度低于200℃時，應(yīng)該使用干凈的布或棉紗來擦拭并重新進行焊接，如有必要，應(yīng)重新打磨，切忌用手進行試驗。

9、如果接縫處受到結(jié)露、潮濕、泥沙等影響，需要先處理好這些問題，然后再進行焊接操作。

10、除非采取了防護措施，否則在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接。

11、當溫度低于5℃時，根據(jù)規(guī)范要求不得進行施工；若必須進行施工，應(yīng)在焊接前對焊機進行預(yù)熱處理。

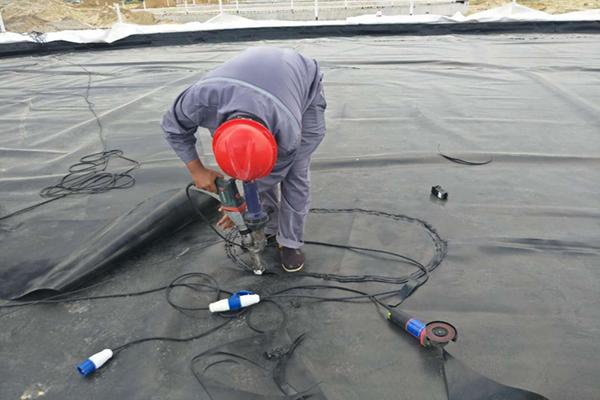

12、在焊接過程中，使用擠壓焊接機時，應(yīng)定期檢查槍頭的滑塊，如果發(fā)現(xiàn)磨損嚴重，應(yīng)立即更換滑塊，以免對膜面造成損害。

13、在焊接土工膜時，應(yīng)使用穩(wěn)壓性能良好的發(fā)電機來供電。如果特殊情況下需要使用當?shù)仉娫矗仨毰鋫浞€(wěn)壓器。

土工膜焊接機操作注意事項：

1、電器設(shè)備和電源線路必須符合相關(guān)的專業(yè)規(guī)范要求。

2、在使用過程中，必須將熱風(fēng)設(shè)備、砂輪機和焊機拖帶的電源線遠離工作部位，以避免腦筋電線的損壞和漏電的發(fā)生。

3、在任何情況下，除了進行熱風(fēng)焊接時，熱風(fēng)設(shè)備的噴嘴不得接觸HDPE膜面，并且應(yīng)盡量保持遠離膜面、人體和機械等物體。

4、當不使用焊機時，不能直接放置在HDPE膜面上，而應(yīng)該把它放在支架或沙袋帶上。

5、使用完畢后，應(yīng)立即將裁膜刀的刀片收回刀盒內(nèi)。

6、使用完畢后，應(yīng)立即將現(xiàn)場使用的各種臨時性小型工具放入工具箱內(nèi)。

7、禁止在土工膜面上直接丟棄從擠壓焊接機槍頭摘下的焊料物品。

8、禁止進行可能對土工膜成品造成破壞的任何活動。

以上就是今天的內(nèi)容，感謝大家的閱讀和觀看，期望對大家有所助益，歡迎大家致電咨詢。
