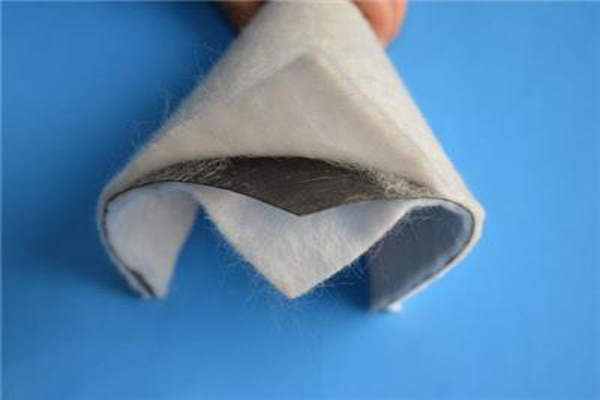

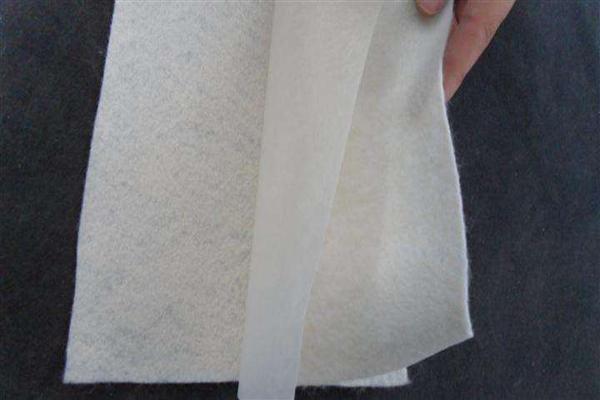

兩布一膜有排水、防護與防滲功能，常用在垃圾填埋場、水利渠道及人工湖等工程中。那么，它在施工時可不可以用膠粘接呢？

一、膠接工藝的適用性邊界

1、膠接技術原理與材料特性

膠接工藝通過專用膠粘劑使土工膜表面產生分子間作用力，形成連續防滲層。目前主流的KS熱熔膠在120-150℃加熱后可轉化為高黏度流體，它的黏結強度可達3-5MPa，但要滿足特定條件：膠層厚度要控制在0.3-0.5mm，固化時間要≥24小時。

2、適用場景

膠接工藝更適用于以下場景：

①異形結構連接，比如管道穿膜、不規則邊角處理；

②低溫環境下的應急搶修，要配合加熱毯輔助固化；

③小面積修補，單次粘接面積≤2m2。

二、膠接施工的關鍵技術控制

1、界面預處理要求

膠接前要對膜面進行三重處理：

①采用120目砂紙進行機械打磨，讓表面粗糙度Ra≥6.3μm；

②使用異丙醇進行脫脂處理，去除油污與氧化層；

③烘干至含水率≤2%。

2、施工環境參數控制

膠接作業要滿足以下環境條件：溫度15-35℃、相對濕度≤70%、風速≤3級。

3、質量控制技術標準

膠接質量檢測要執行三重檢驗：

①剝離強度測試（GB/T 2791-1995），要求≥20N/cm；

②剪切強度測試（GB/T 7124-2008），要達到母材強度的70%以上；

③氣密性測試（ASTM D4437），壓力衰減率≤0.5kPa/min。
