在污水處理工程中，土工膜是常用的防滲材料，它的焊接質(zhì)量能夠影響污水池的防滲效果和使用壽命。那么，它應(yīng)該怎么焊接呢？

一、焊接前的材料準(zhǔn)備

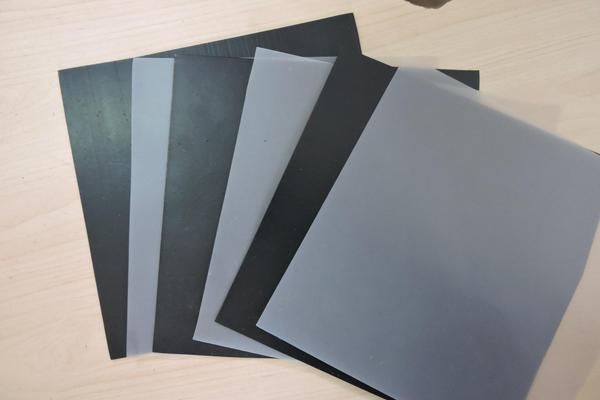

1、焊接前要對(duì)HDPE土工膜進(jìn)行嚴(yán)格檢查，重點(diǎn)檢查膜材厚度（一般使用0.8-2.0mm規(guī)格）、表面平整度及是否存在機(jī)械損傷。根據(jù)GB/T17643-2011標(biāo)準(zhǔn)，膜材拉伸強(qiáng)度要≥17MPa，斷裂伸長(zhǎng)率≥450%。現(xiàn)場(chǎng)鋪設(shè)時(shí)要預(yù)留5%以上的伸縮余量，防止因地基沉降導(dǎo)致膜材撕裂。

2、施工環(huán)境要滿足：氣溫5-40℃、風(fēng)力≤4級(jí)、相對(duì)濕度≤85%。在冬季施工時(shí)，要采用紅外線加熱器對(duì)膜進(jìn)行預(yù)熱處理，確保焊接區(qū)域溫度達(dá)到20℃以上。

二、核心焊接技術(shù)解析

1、雙軌熱熔焊接工藝

（1）采用自動(dòng)爬行式熱熔焊機(jī)，通過(guò)高溫加熱（260-275℃）使兩片膜材熔融結(jié)合。具體操作要點(diǎn)：

（2）搭接寬度控制在15-20cm，重疊區(qū)域要用角磨機(jī)去除氧化層

（3）焊接速度保持0.8-1.5m/min，壓力設(shè)定在0.2-0.3MPa

（4）每50m設(shè)置檢測(cè)樣條，進(jìn)行剝離強(qiáng)度測(cè)試（標(biāo)準(zhǔn)值≥80N/cm）

2、擠出式焊接補(bǔ)強(qiáng)

針對(duì)T型接頭、管道穿膜等復(fù)雜部位，采用擠出焊槍進(jìn)行補(bǔ)強(qiáng)焊接。使用與膜材同質(zhì)的HDPE焊條，焊接溫度控制在300-320℃。焊接后要用壓輥壓實(shí)，確保焊縫厚度達(dá)到母材的70%以上。

三、特殊部位處理

1、管道穿膜：采用定制管箍件，周邊焊接寬度不小于20cm

2、陰陽(yáng)角處理：使用半徑≥30cm的圓弧過(guò)渡件

3、邊坡焊接：焊縫要沿等高線布置，避免垂直坡面焊接

三、質(zhì)量管控體系

1、三級(jí)檢驗(yàn)制度

自檢：每道焊縫完成后立即進(jìn)行

2、外觀檢查

專檢：使用真空檢測(cè)箱（壓力-55kPa）進(jìn)行30秒保壓測(cè)試

3、第三方檢測(cè)：委托專業(yè)機(jī)構(gòu)進(jìn)行電火花檢測(cè)（電壓20kV/mm）

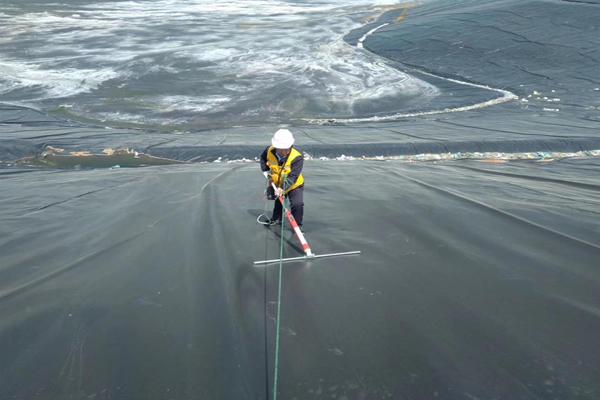

四、安全與維護(hù)

焊接作業(yè)要配備防毒面具、隔熱手套等防護(hù)裝備。焊接設(shè)備每日使用后要清理加熱元件，定期更換硅膠壓輪。儲(chǔ)存時(shí)膜材要避光存放，疊放高度不超過(guò)1.5m。
